1.  簡介

EtherNet/IP 是一種基于以太網技術的工業自動化網絡協議，是以太網技術

在工業領域的應用。它是由羅克韋爾自動化公司（Rockwell Automation）開發

的，是一種開放的網絡標準，可以用于連接各種各樣的設備，如 PLC、傳感器、

執行器、HMI 等。

EtherNet/IP 協議基于 TCP/IP 協議棧，采用了面向連接和面向無連接的通

信方式，可以實現高速的數據傳輸和實時的控制。它可以支持 10Mbps、100Mbps

和 1000Mbps 三種傳輸速率，距離可以達到 100 米或更遠。同時，EtherNet/IP

還具有很強的靈活性和可擴展性，可以支持多種拓撲結構和協議適配器。

EtherNet/IP 協議的主要特點包括：

高速傳輸：EtherNet/IP 可以支持多種傳輸速率，可以滿足不同應用場景的

需求。

實時性強：EtherNet/IP 可以實現高速數據傳輸和實時控制。

靈活性強：EtherNet/IP 可以支持多種拓撲結構和協議適配器。

易于集成：EtherNet/IP 是一種開放的網絡標準，可以與各種各樣的設備集

成使用。

可擴展性強：EtherNet/IP 可以通過加入新的協議適配器和功能模塊來擴展

網絡功能。

安全性好：EtherNet/IP 支持多種安全機制，如 VLAN、VPN、IPsec 等，可以

保證網絡安全。

CS 系列產品支持EtherNet/IP 從站應用。 如果機器人作為從設備運行，只需

設置好 IP 地址及開啟 Ethernet/IP 功能即可，無需進行其他設置

2.  操作指導

2.1.機器人端配置

2.1.1 設置 IP 地址

PC 連接使用 FB1 網絡，Codesys 使用 PC 端，IP 地址設置 FB1 網絡。

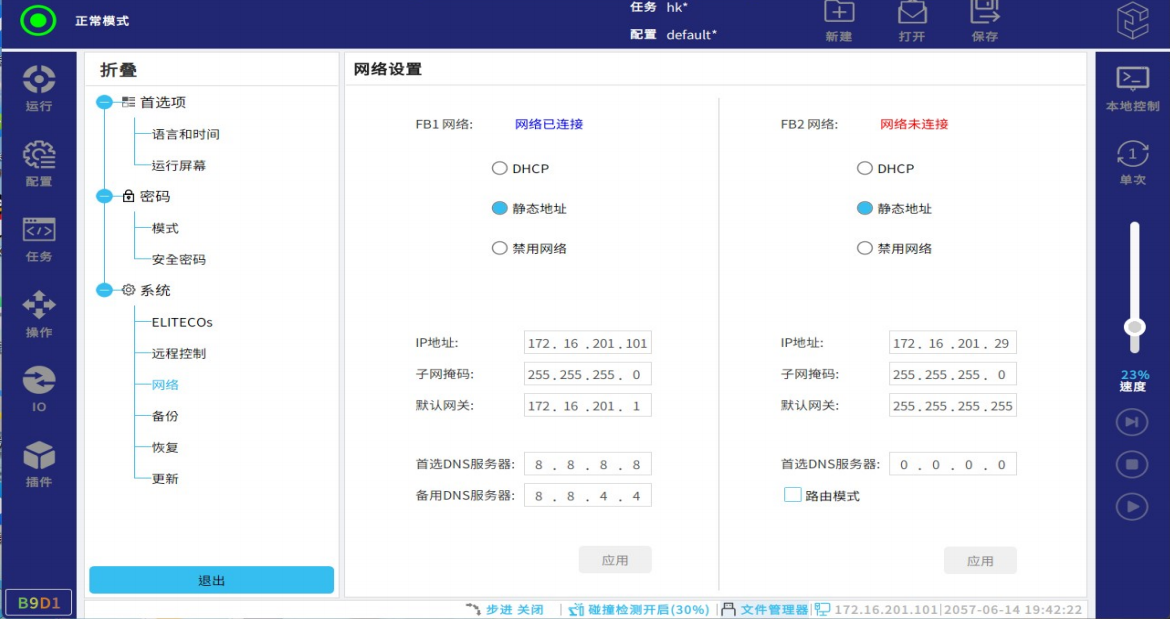

第一臺機器人地址為 172.16.201.101

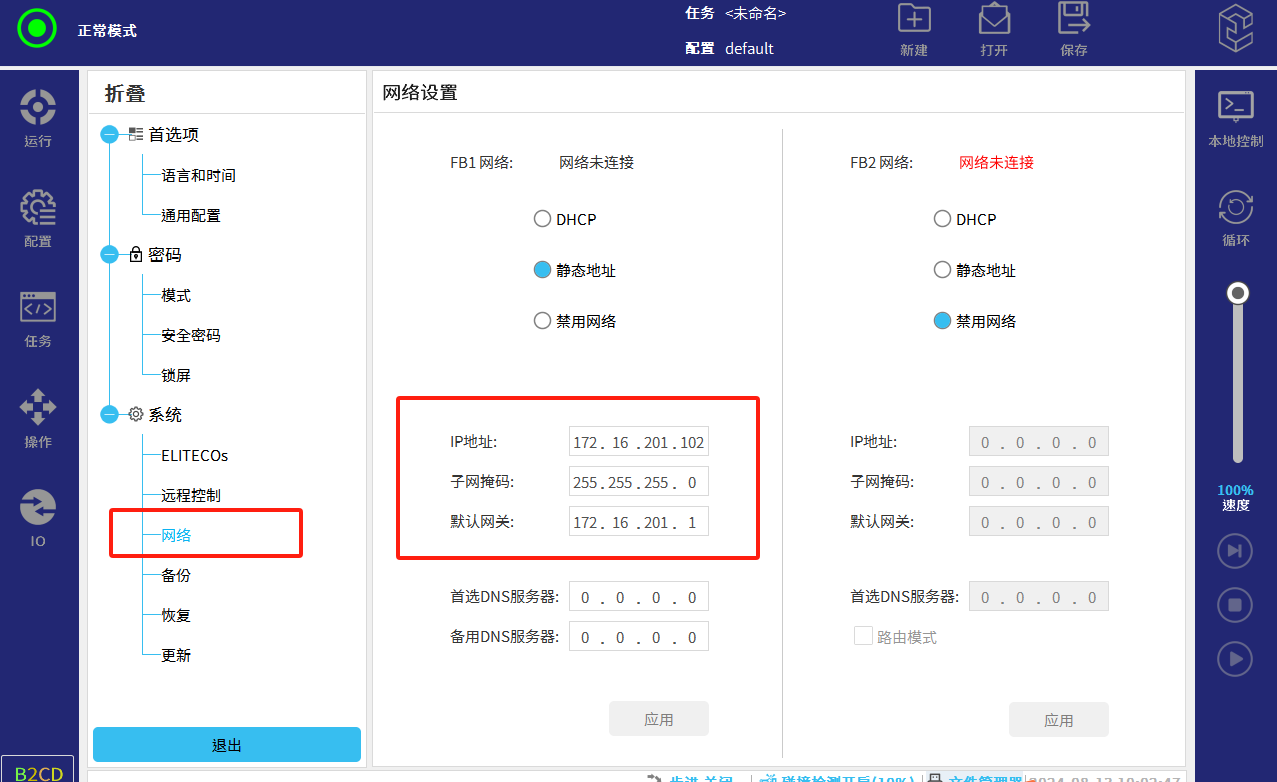

第二臺機器人地址為 172.16.201.102

2.1.2 激活EtherNet/IP

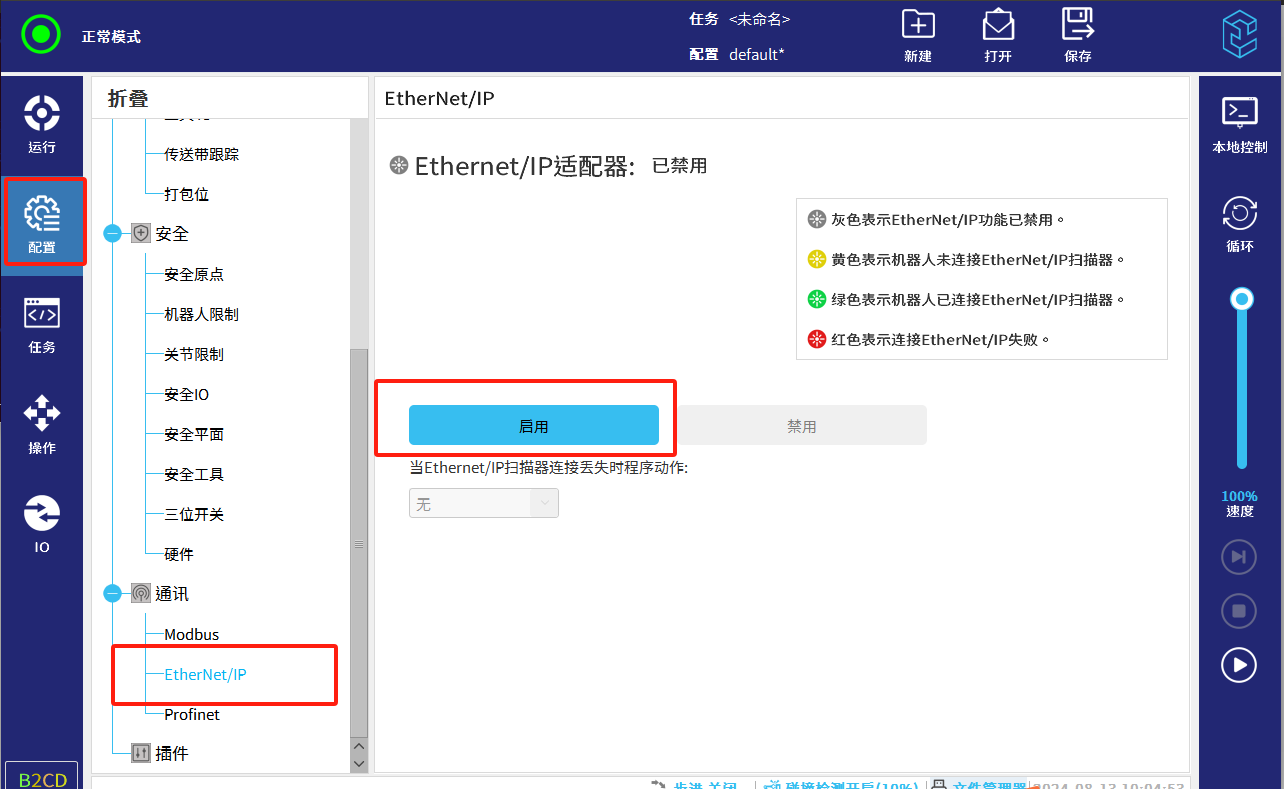

點擊配置---EthereNet/IP---啟用

2.2 codesys配置

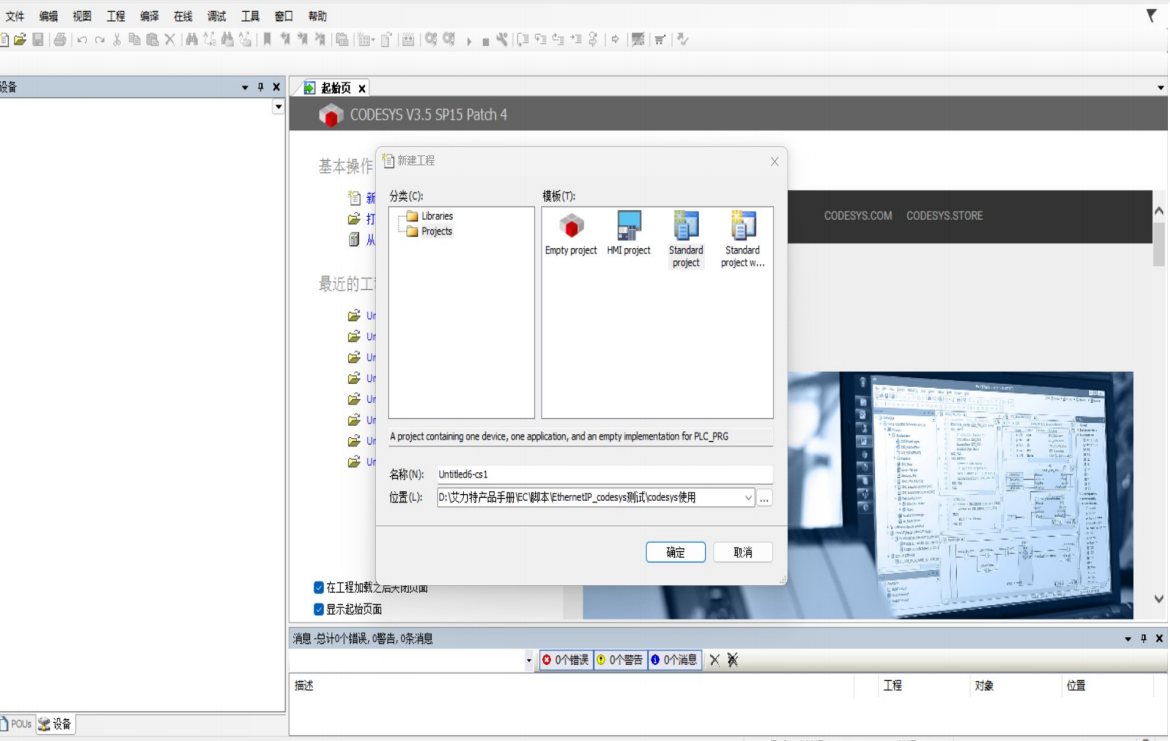

2.2.1 新建程序

2.2.2 選擇對應設置型號

2.2.3 配置對應的 eds 文件（2.12版本之前無分類卡槽，2.12版本之后卡槽可分類，可根據對應版本安裝對應的eds文件）

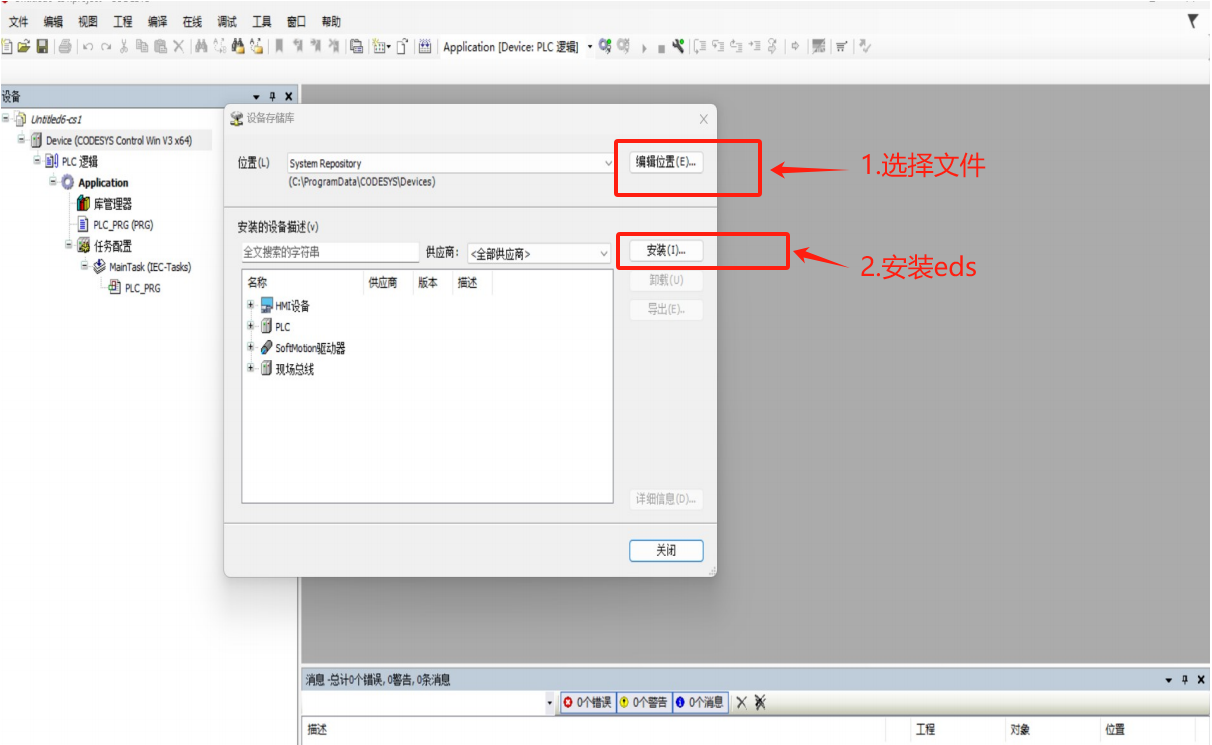

選擇工具-設備存儲庫-安裝

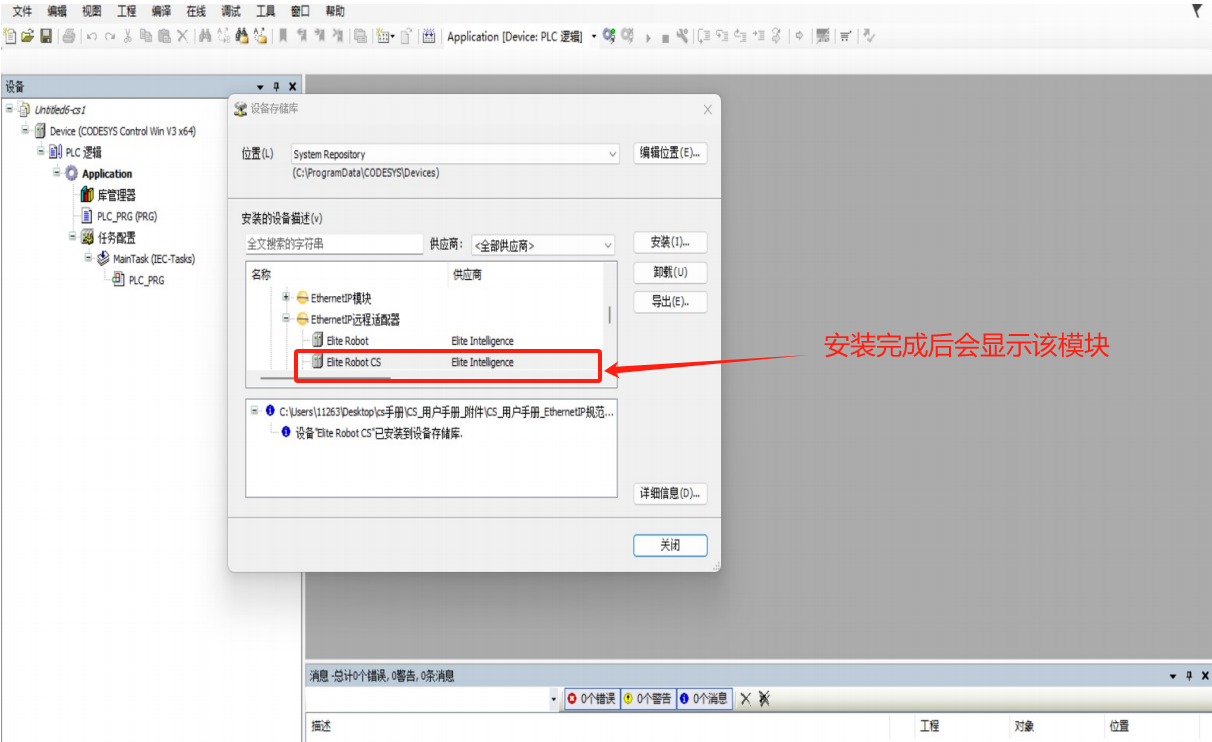

安裝完成

2.2.4 添加EtherNet/IP設備

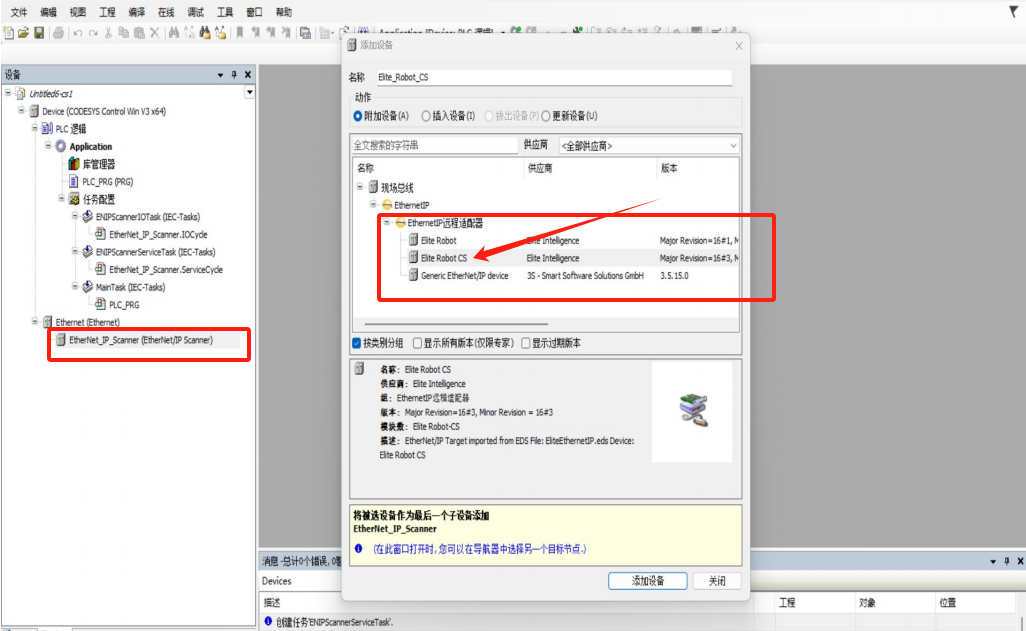

選擇 Device-添加設備-EthernetIP-以太網適配器-Ethernet

選擇 Ethernet-添加設備-EthernetIP-EthernetIP 掃描器-Ethernet/IP Scanner（同樣的操作，添加兩個Ethernet/IP Scanner）

選擇 Ethernet/IP Scanner-添加設備-EthernetIP-EthernetIP 遠程適配器-Elite Robot CS

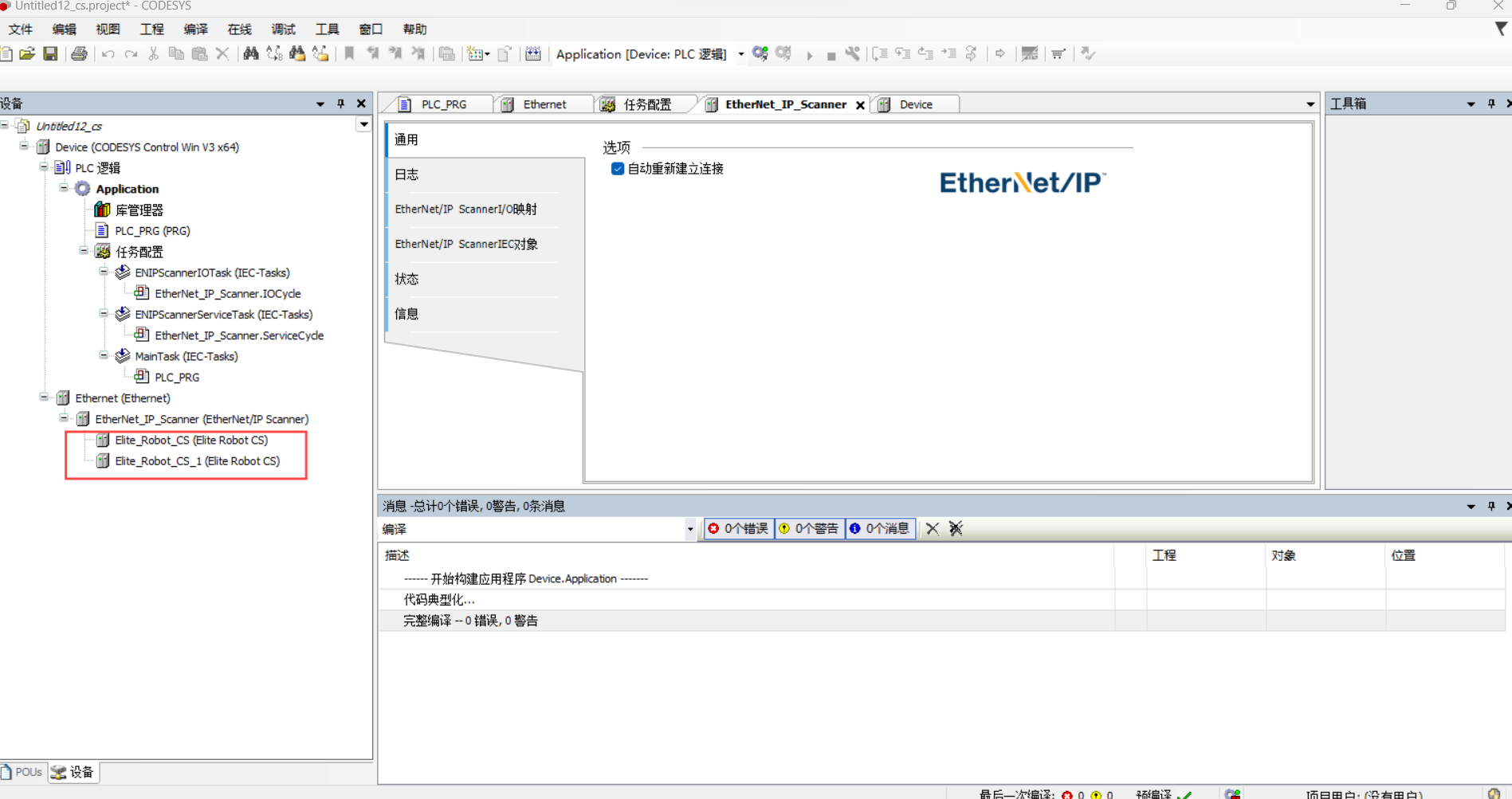

同上操作添加兩臺Elite Robot CS，如下圖

在電腦狀態欄中，將 PLC 和 Gateway 開啟，當圖標顏色變成紅色后為開啟。

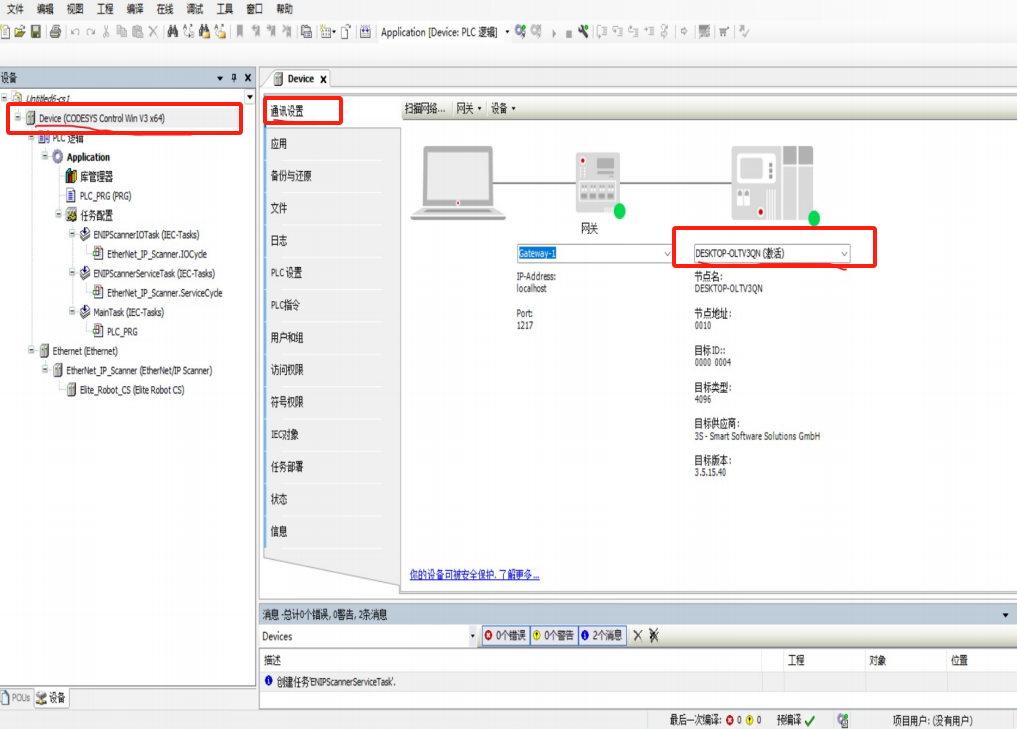

選擇Device-通訊設置-選擇對應電腦型號，掃描成功后，會保持激活狀態

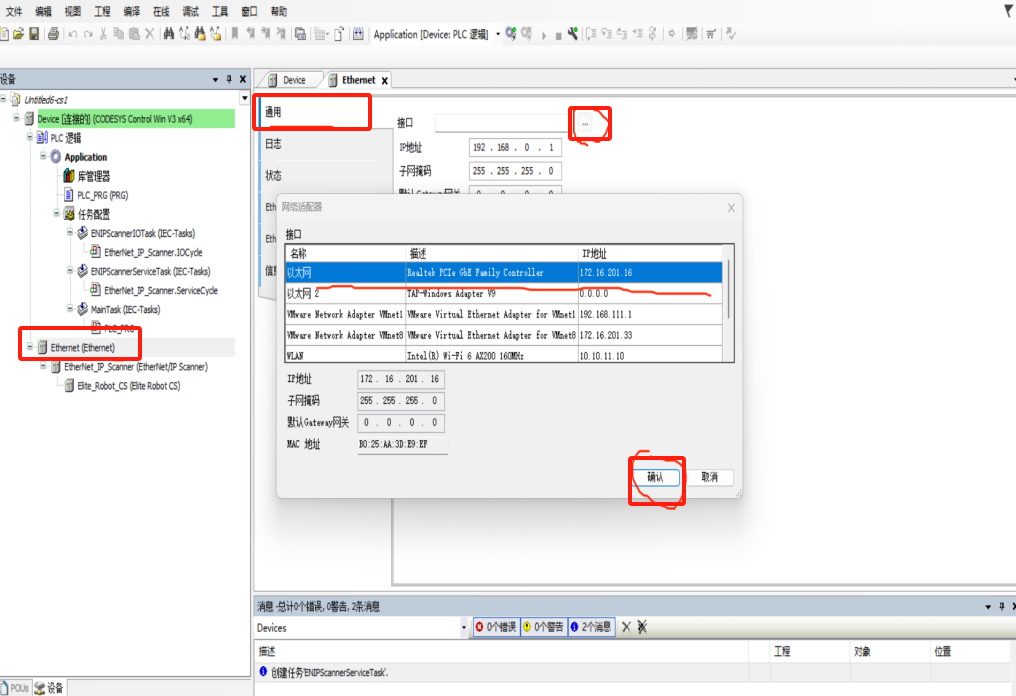

選擇Ethernet-通用-接口-選擇當前對應的以太網（當前電腦端口）

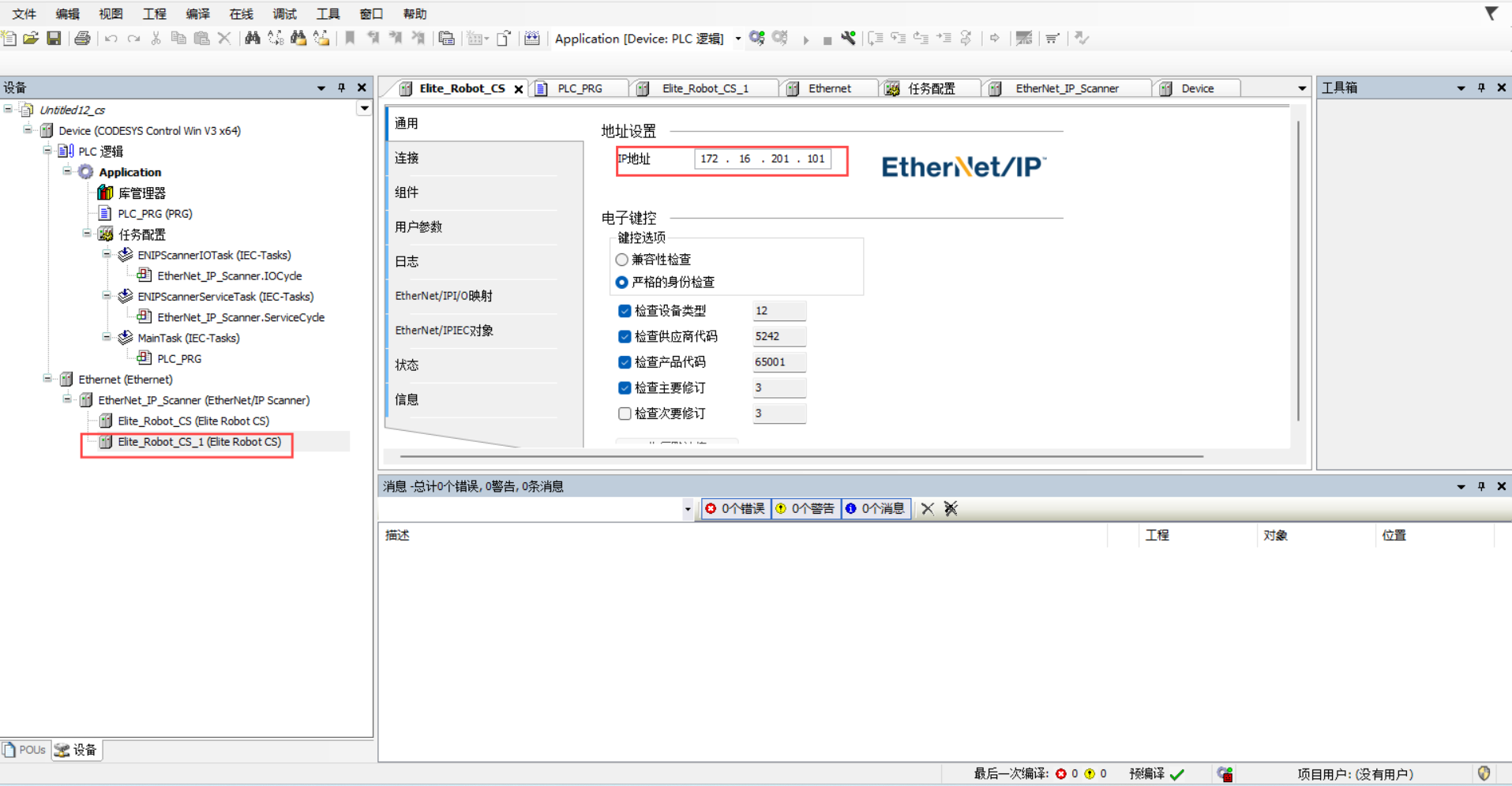

選擇EliteRobotCS-通用-IP地址-將機器人IP地址寫入進去（172.16.201.101）

選擇EliteRobotCS_1-通用-IP地址-將機器人IP地址寫入進去（172.16.201.102）

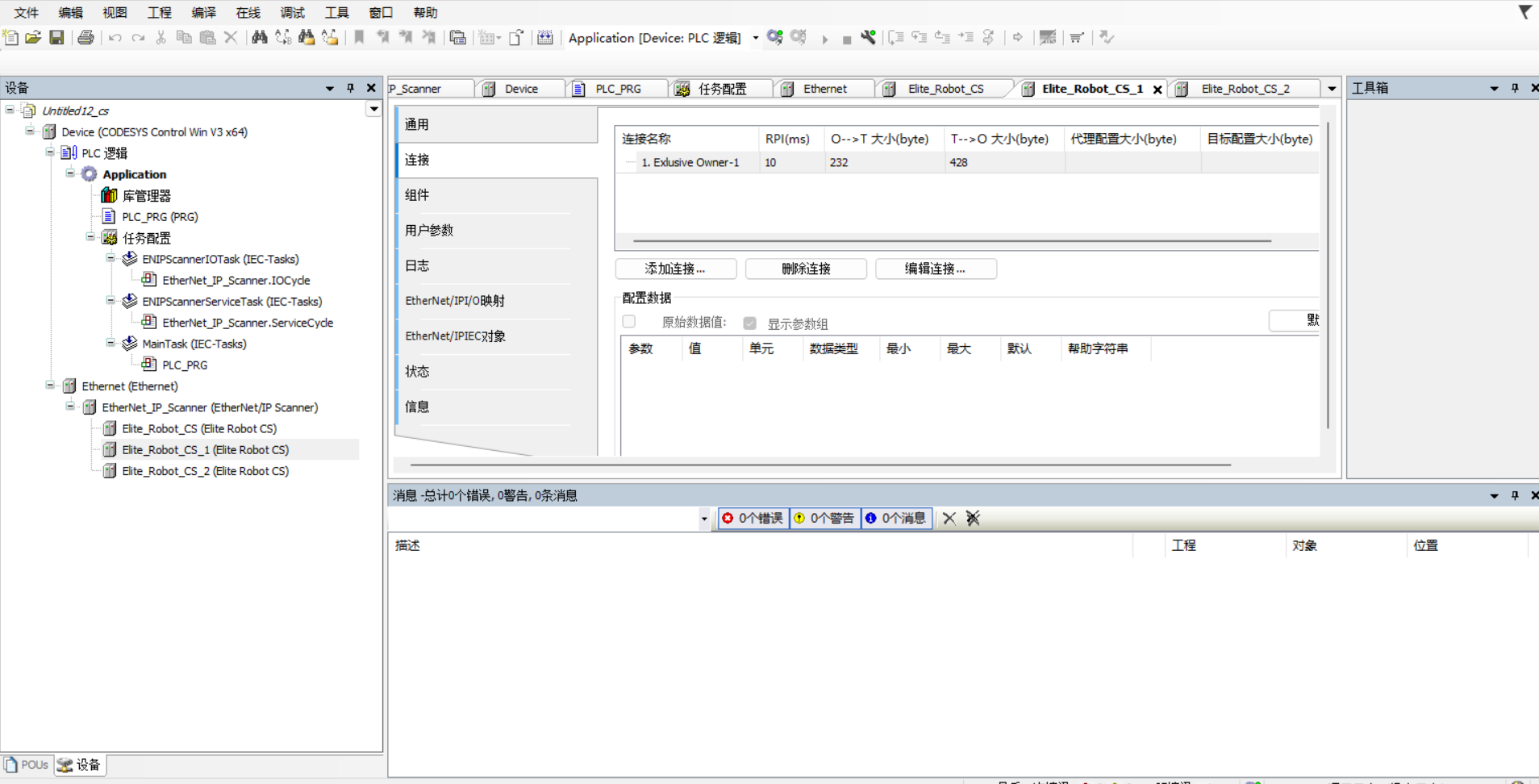

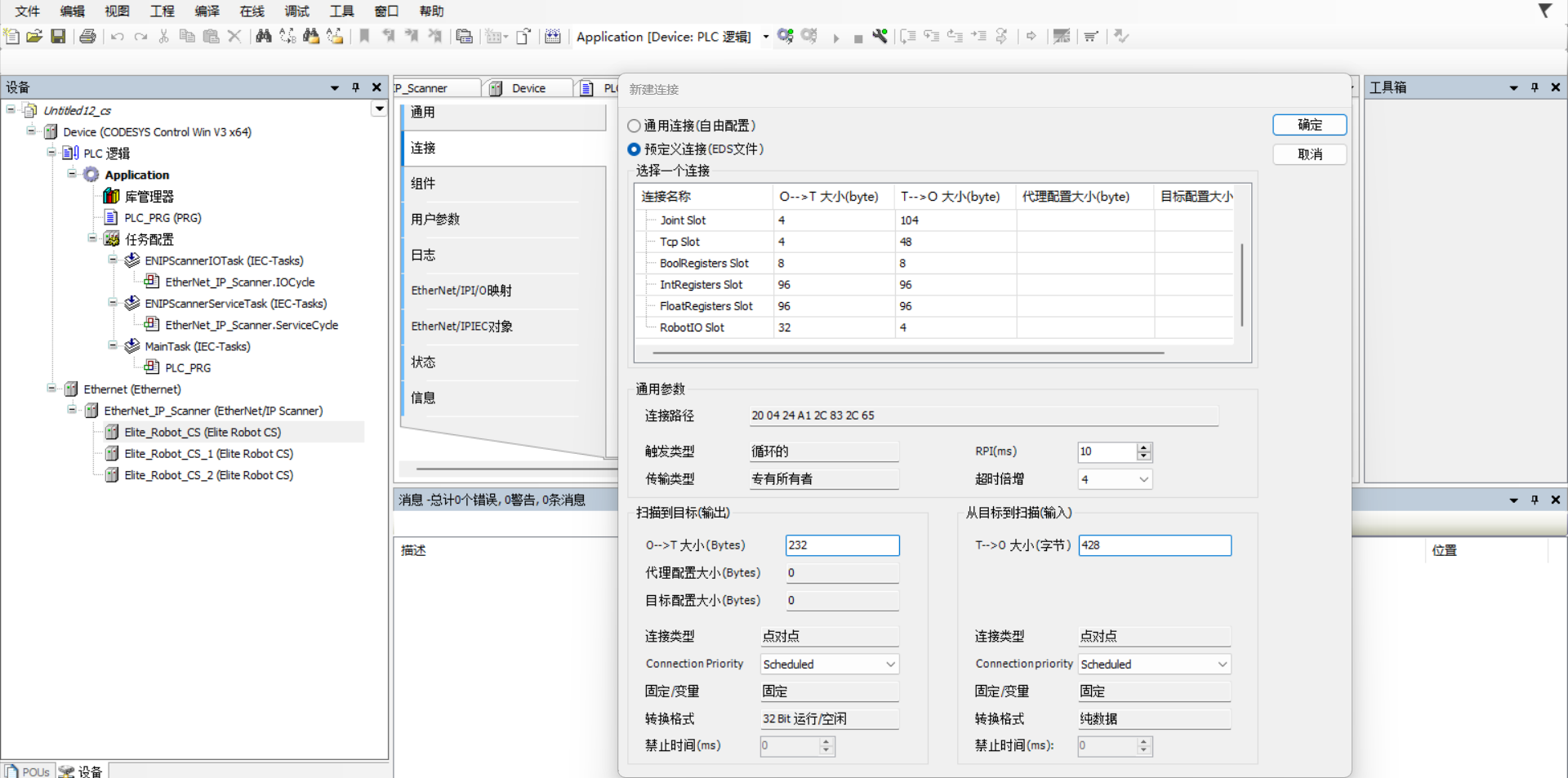

連接對應卡槽

2.12版本之前只能使用整體1個卡槽，所有的數據都在卡槽內，占用硬件內存較多

2.12版本之后，卡槽進行了分類，可以選擇整體卡槽，也可以單獨選擇想用的功能卡槽，可減少硬件內存使用。

可根據不同版本選擇對應的eds文件

編譯程序并下載，啟動程序并運行

2.2.5 機器人與codesys數據通訊

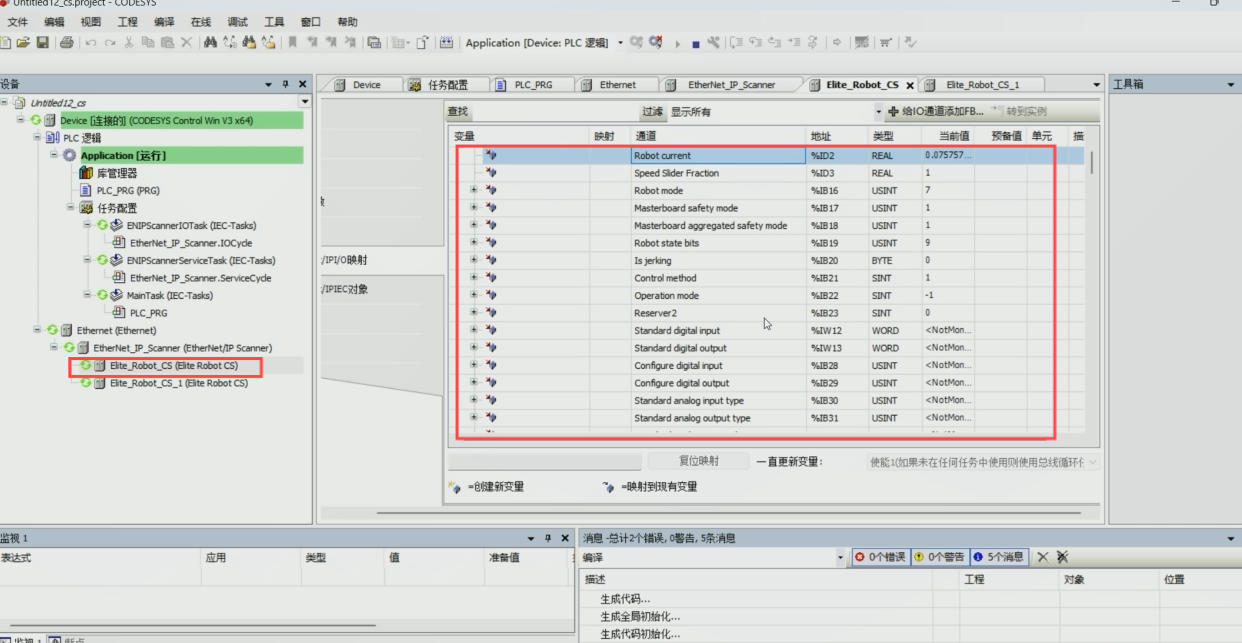

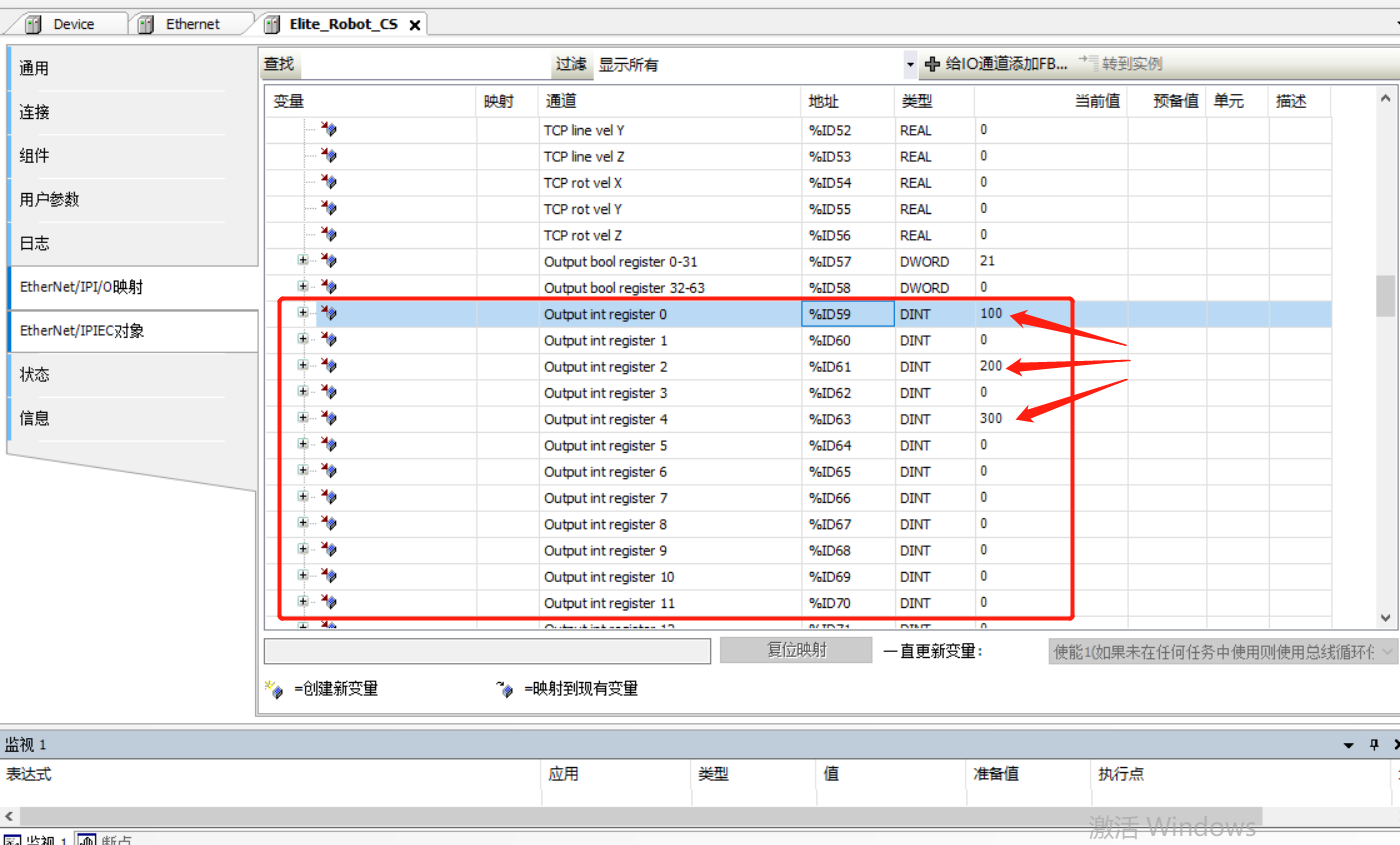

選擇Elite_Robot_ CS---Ethernet/IPI/O映射，將ExlusiveOwner-1展開，可看到機器人當前的一些具體信息 (具體報文數據查看附錄中的《CS_用戶手冊_EthernetIP數據格式》文檔)

查看codesys輸入布爾量數據

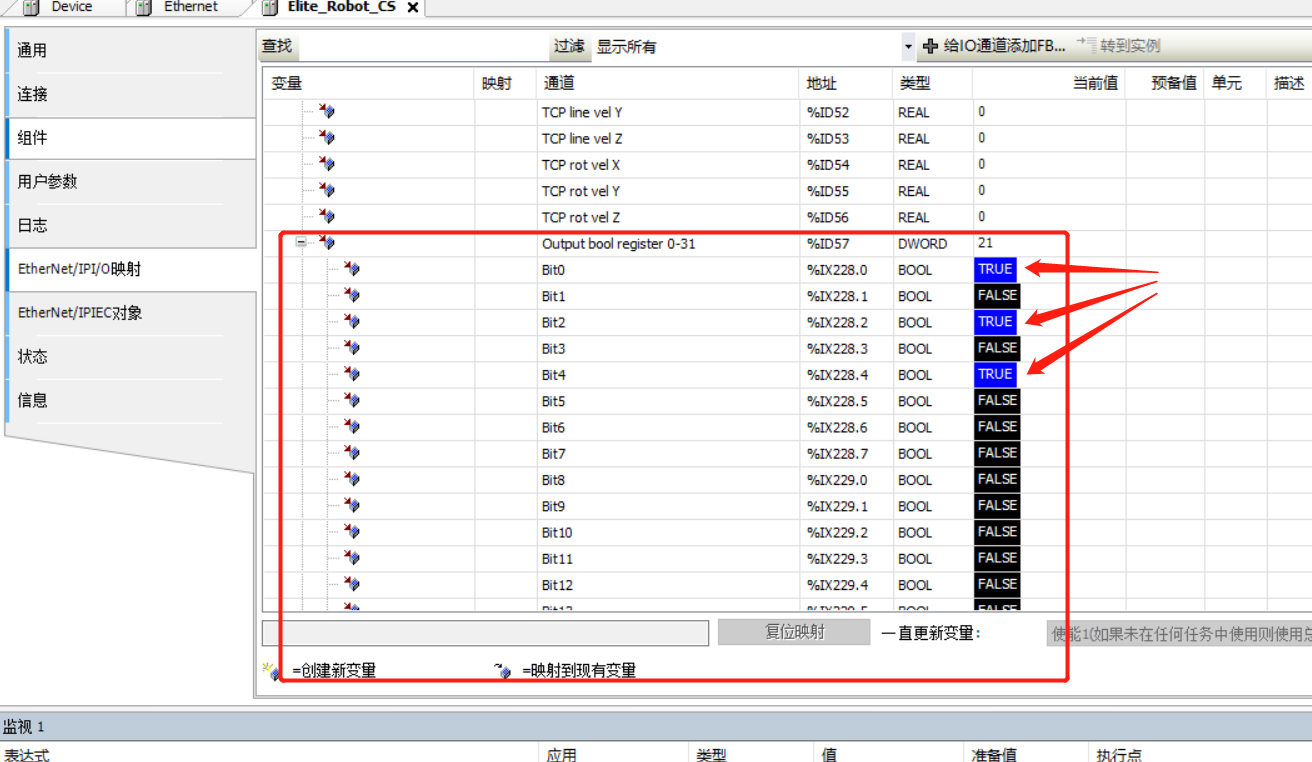

機器人布爾量置位

查看codesys輸入整型數據

機器人寫入整型數據

查看codesys輸入浮點數數據

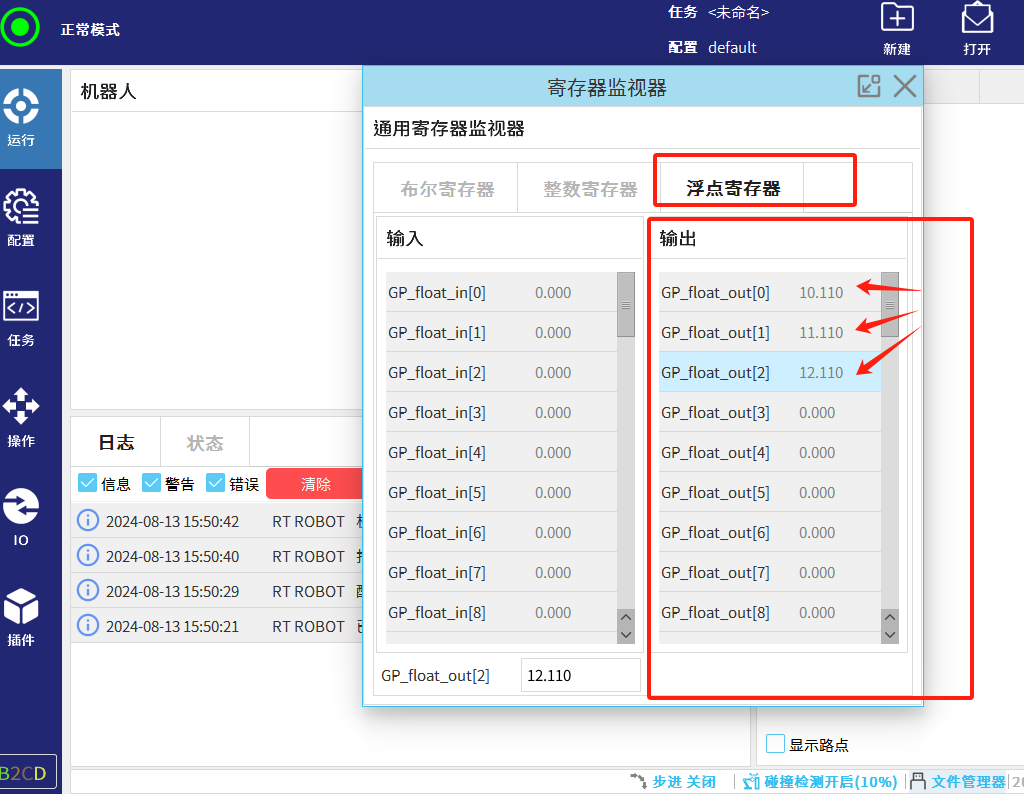

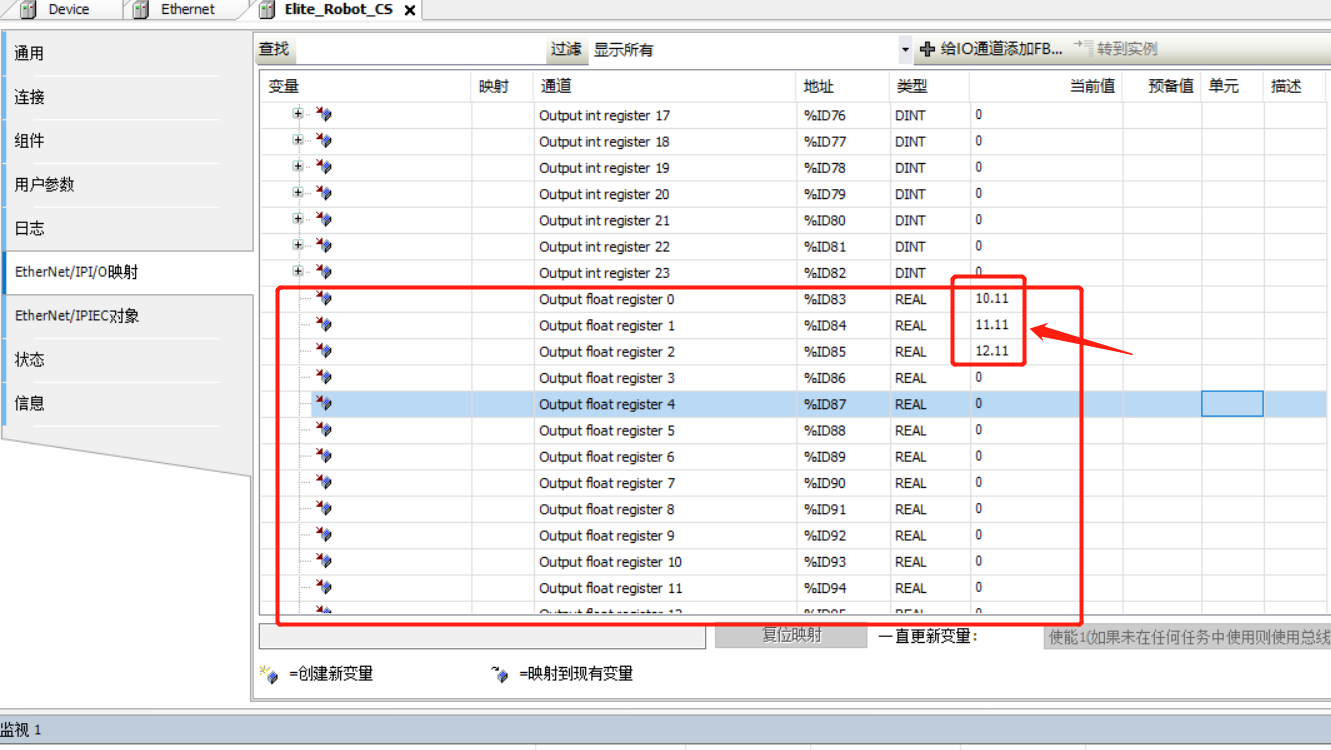

機器人寫入浮點數數據

3.  常見問題解答

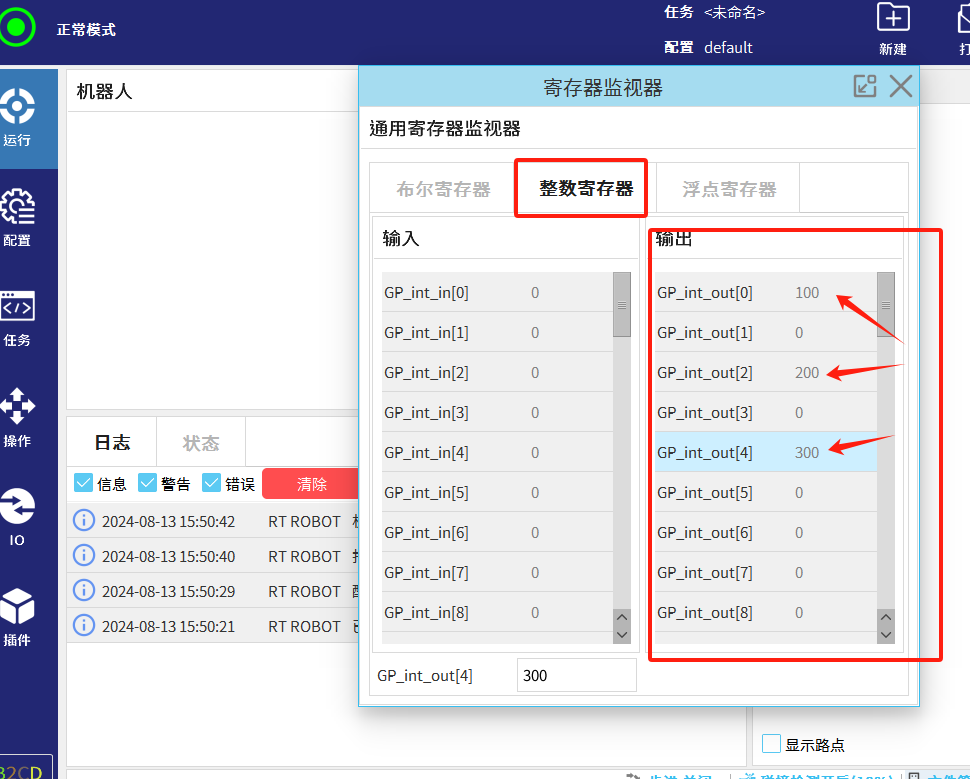

3.1.如何在機器人里面使用寄存器監視？

使用附件的監視器插件

3.2.第二臺機器人通訊異?；蛘邤祿桓?/strong>

檢查網絡、IP地址，IO變量使能狀態

3.3版本不同使用的eds文件不同，占用內存不同

2.12版本之前eds文件只有一個整體卡槽，包含了整體數據，相對占用內存較高

2.12版本之后eds文件進行了細化，可以根據需要選擇對應的卡槽使用，不僅僅局限于整體卡槽

4.  示例

5.  附錄

CS_用戶手冊_EthernetIP數據格式.xlsx

RegisterMonitor-1.2.6.0.elico機器人寄存器監視插件

CS機器人使用EthernetIP教學_嗶哩嗶哩_bilibili
