1.  簡介

（1）基座通信報警/其他關節通信報警 故障排查步驟

2.  操作流程（現場操作方便程度排序）

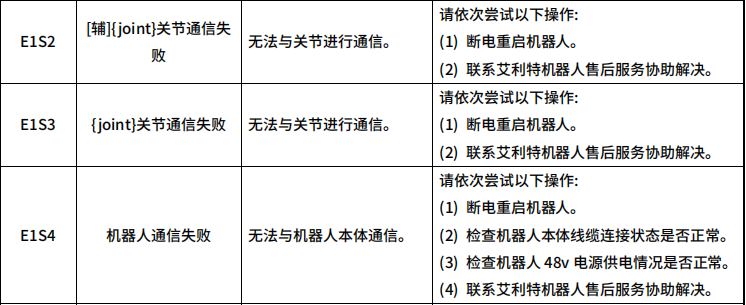

通信報警分為基座通信報警，和其他關節通信報警（肘部肩部等）

基座通信報警：

（1）：斷電重啟

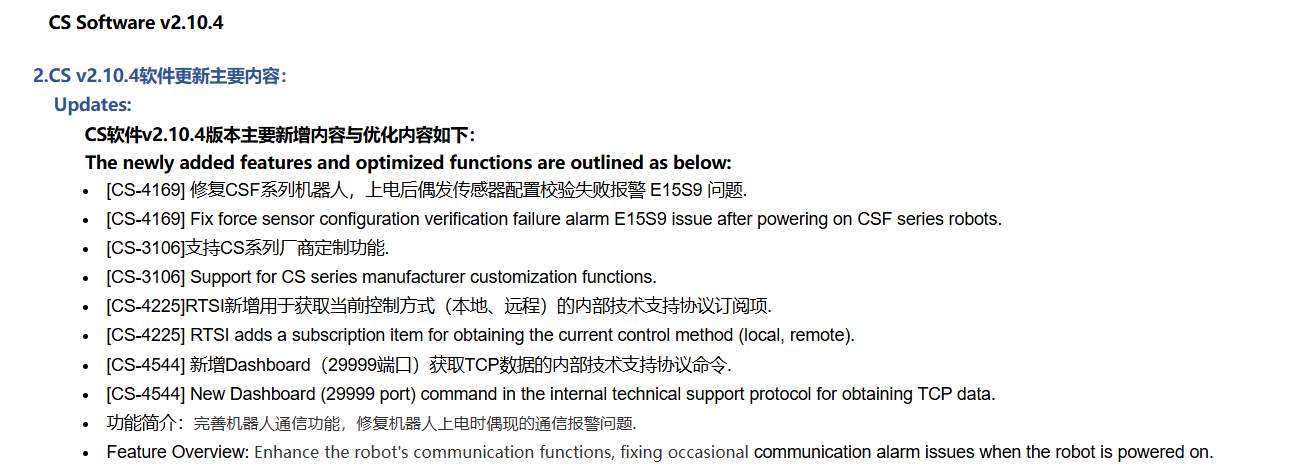

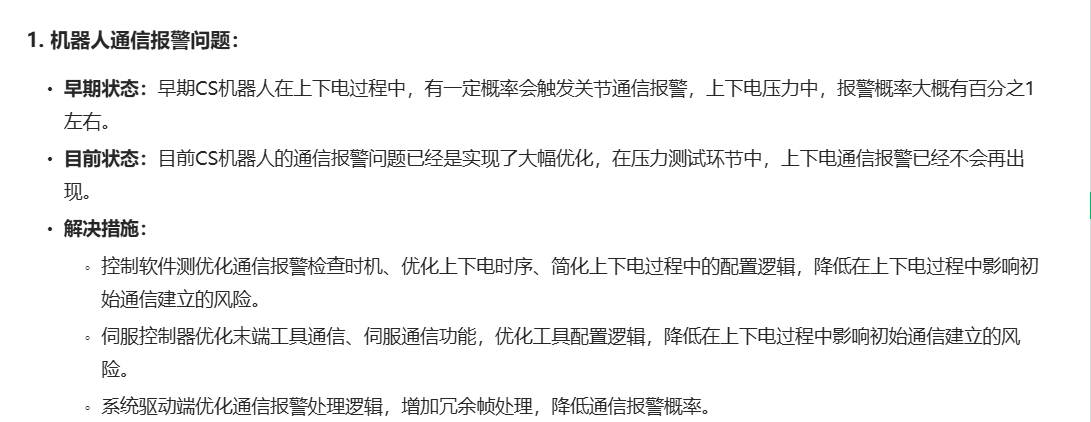

（2）：嘗試升級版本2.12

（3）：查看柜子與本體連接線是否松動（航空插頭是否鎖緊）

（4）：交叉驗證柜子與本體連接線纜（驗證線纜是否故障）

（5）：交叉驗證控制柜（判斷是不是控制柜接口損壞）

（6）： 打開基座蓋子內部線纜重新拔插防止松動（內部的通信線松了或者扯到了，運動到一些固定位置的時候，被扯的力最大，可能就是松了，導致通信報警。）

（7）：拆開蓋子查看伺服燈狀態（上電有個紅燈會閃。5s后滅就是沒有故障。5s后還閃爍就是機械手故障）

圖2-1

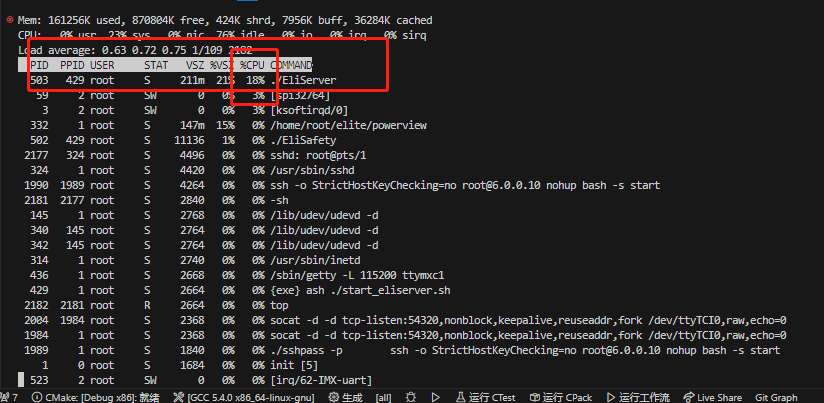

（8）：CPU問題（偶發）線程占用過多也會通訊報警（cpu查看方法 及持續維持在70-80%）

原因：循環程序沒有加入sleep 導致死循環

ssh root@fb1的ip -p1022

ssh root@fb2的ip

ssh root@fb3的ip 192.168.54.250

ssh root@ip

登錄進去

top -d 1

（9）末端IO固件故障（這種可以嘗試打開實驗室功能力的 屏蔽工具IO通信 功能，也就是不與末端IO通信。如果是末端IO引起的問題，這樣之后應該就不報警了。也可以升級到最新版本再次驗證問題是否存在。）

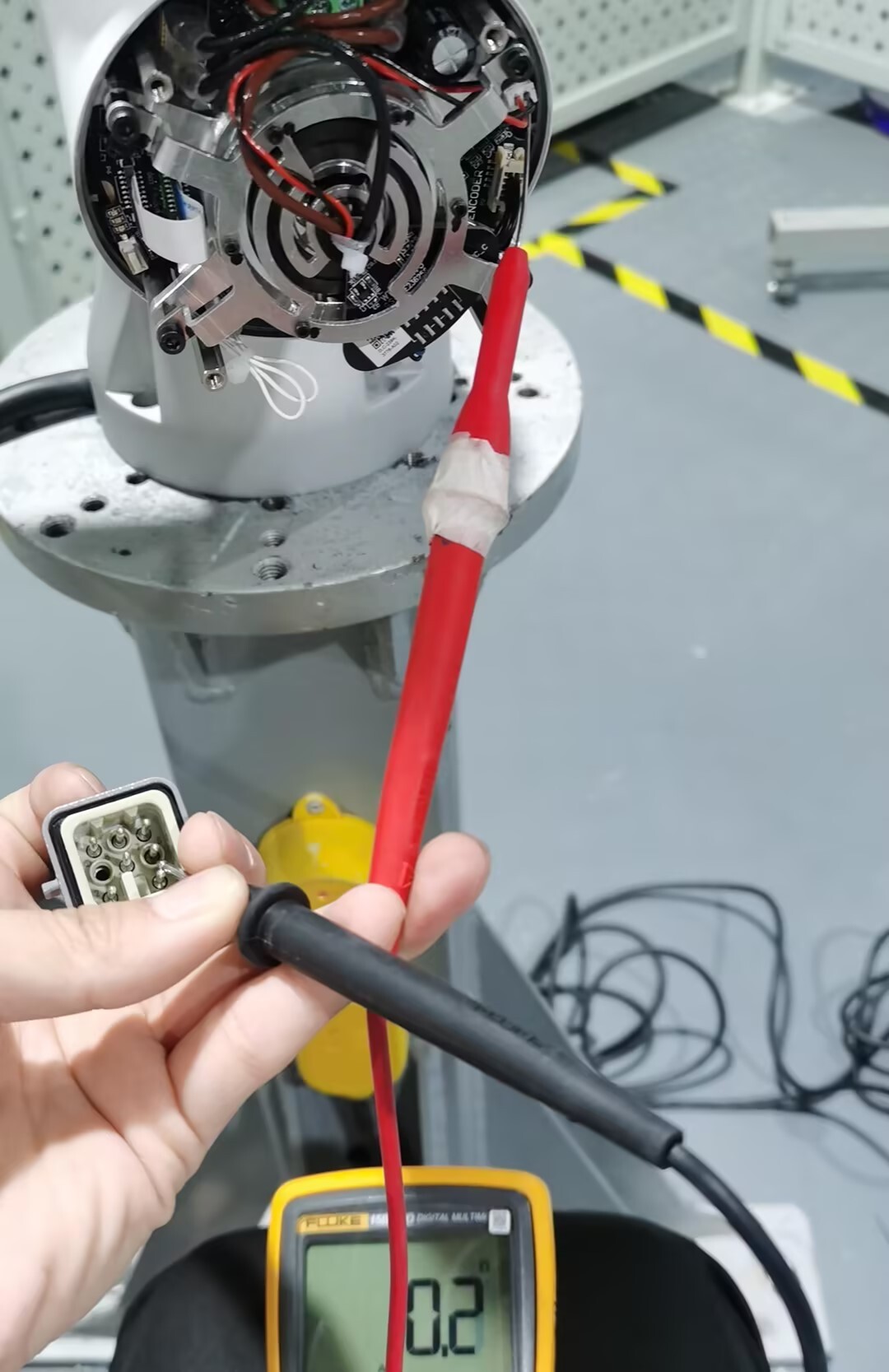

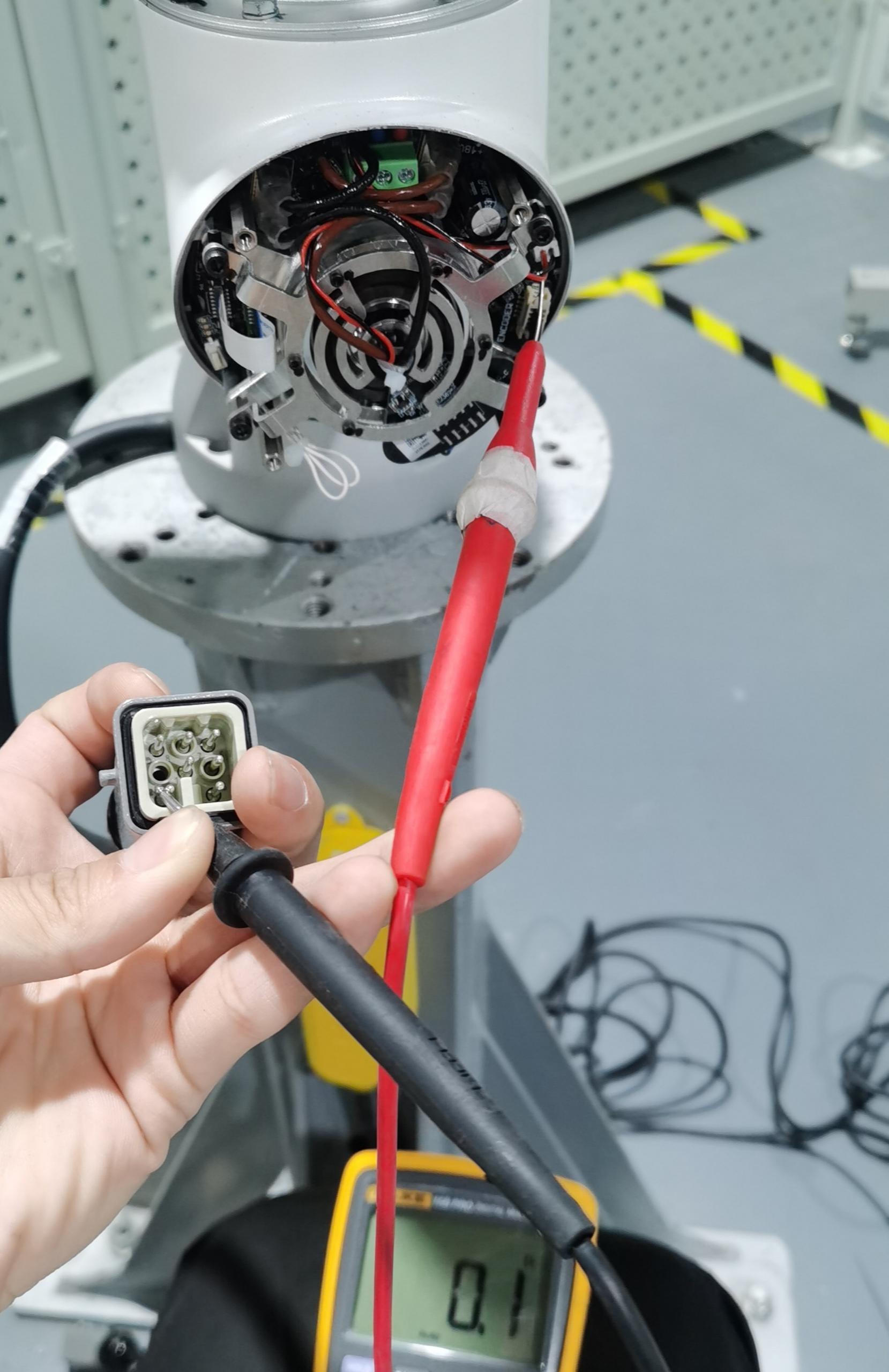

（10）：控制柜短出線 485-損壞（測量電阻 阻值不大于1是好的）判斷是否是短出線故障

本體與控制柜連接，打開任意關節端蓋，萬用表打到歐姆檔，測量485+與485-電阻是 否在60歐姆左右，偏差太大或太小就有問題.如果有問題，測量?jī)蓚€(gè)相鄰關節之間單線485+，單線485-的阻值，值在1歐姆左右即可

圖2-2

圖2-3

肘部關節通信報警（其他關節）：

（11）：先嘗試升級機械手臂

（12）：斷電重啟

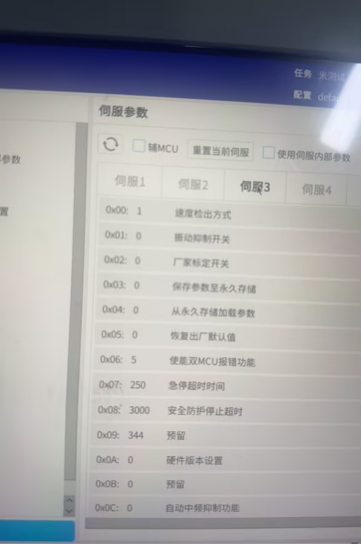

（13）：進入專家模式-實驗室模式-48v強制供電-伺服參數是否有數據（無數據可能就是關節故障）

圖2-4

圖2-5

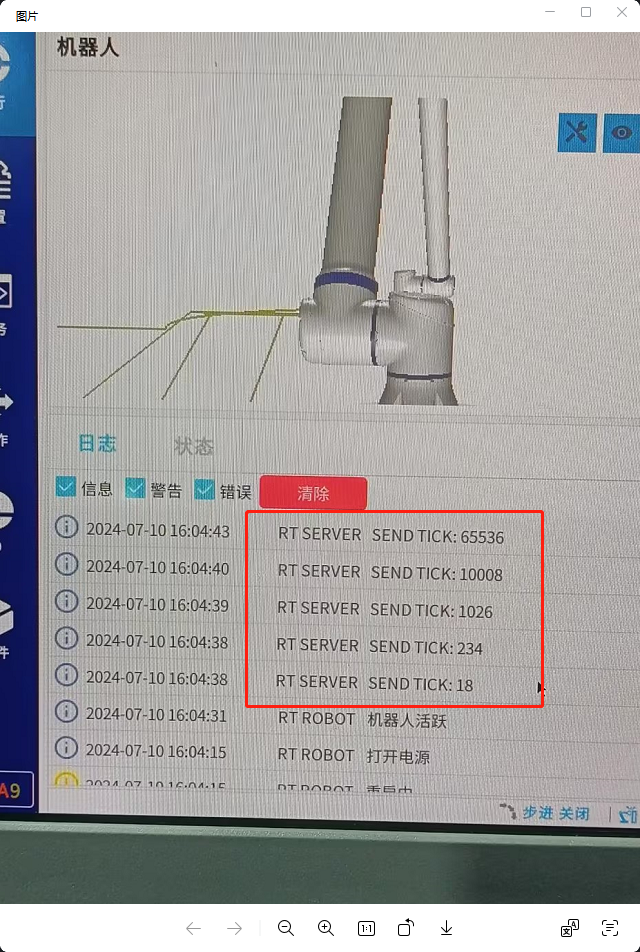

（14）是確實通信質量比較差，不定期的偶發通信，這種可能是硬件存在問題，此類報警如果還伴隨這樣的日志產生，那可以明確通信質量有問題。可以先嘗試通信插拔通信線，航插等接口，然后再驗證是否還存在問題。持續存在的話，可能就是硬件故障了。

3.  常見問題解答

（1）拆端蓋時避免螺絲掉入關節內部，如生產車間粉塵污染較大，不能拆開端蓋，應在無塵車間，避免粉塵污染。
