1.  簡介

機器人在調試過程中經常會使用到將工具與基座或者用戶對齊，來滿足調試過程中工藝要求，提高調試速度。目前EC機器人自帶對齊功能，此功能下機器人會自動將當前工具tcp的z方向自動垂直與基座xy平面或者用戶坐標系的xy平面，版本要求V3.6以上

2.  操作流程

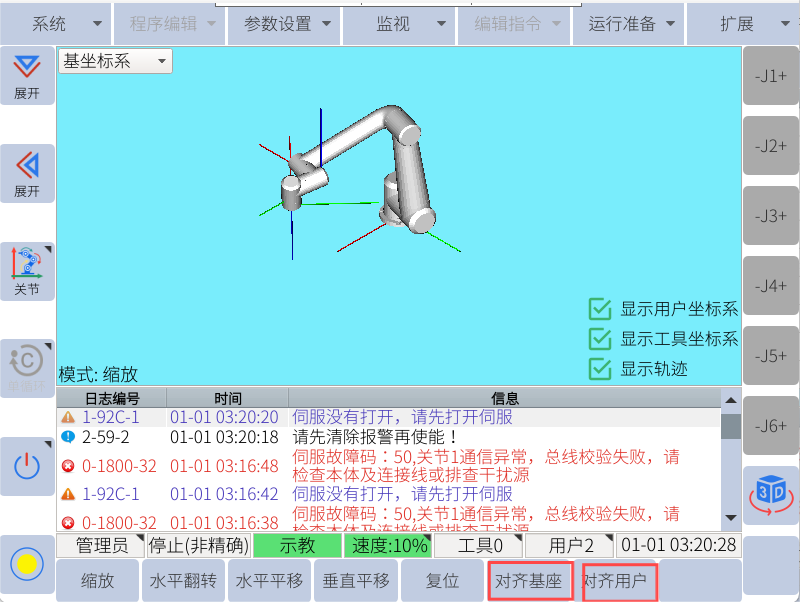

2）右下角包含對齊基座與對齊用戶兩個功能，保持按住示教器背后黃色使能鍵，點擊對齊基座或者用戶功能，根據當前選擇的工具與用戶，機器人會自動將當前工具tcp的z方向自動垂直與基座xy平面或者用戶坐標系的xy平面，方便用戶調試

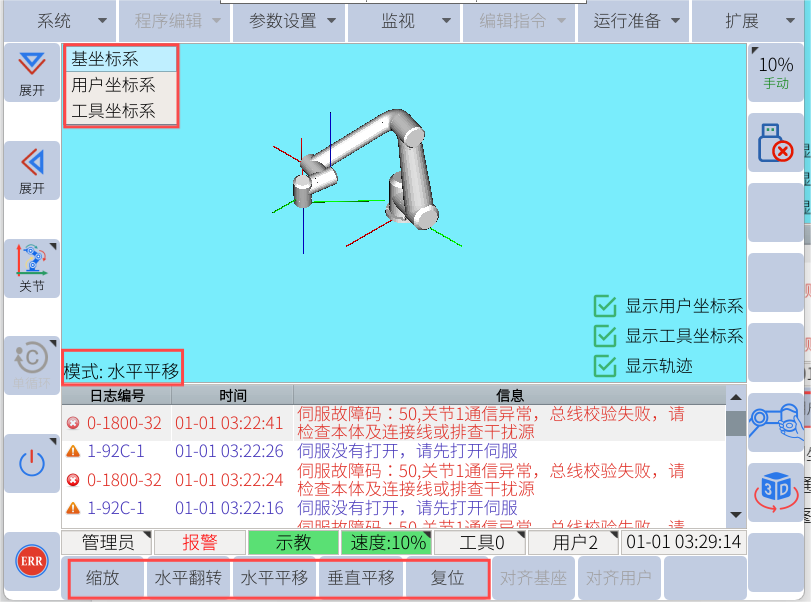

3）對齊功能界面下，可以選擇基座標系，用戶坐標系，工具坐標系，不同坐標系下，機器人模型會隨之變化，縮放、水平翻轉、水平平移、垂直平移、復位功能，可通過是機器器右側的滾輪，將機器人模型進行平移翻轉，方便用戶查看當前機器人姿態，如下圖所示
